輸電線路參數測試工作的流程介紹

一、準備工作

1. 編制參數測試方案，需依次完成以下流程：相關資料信息收集、現場踏勘、方案編寫、審核、審定及批準。

2. 落實相關作業人員，確保所有參與人員熟悉線路參數測試方案的各項要求。

3. 備齊各類測試及保障物資，具體包括：測試設備、測試電源、測試用線纜、通訊工具及運輸工具，并完成設備及物資的功能性檢查。

4. 提前協調并落實被測線路的停電計劃，確保停電窗口期滿足測試工作需求。

二、現場試驗工作順序

1. 完成被測線路的停電操作，并按規范設置完備的安全防護措施。

2. 嚴格執行工作許可制度，辦理完成工作許可手續后方可開展作業。

3. 為保障測試工作順利推進，需按以下順序開展前期感應類試驗：

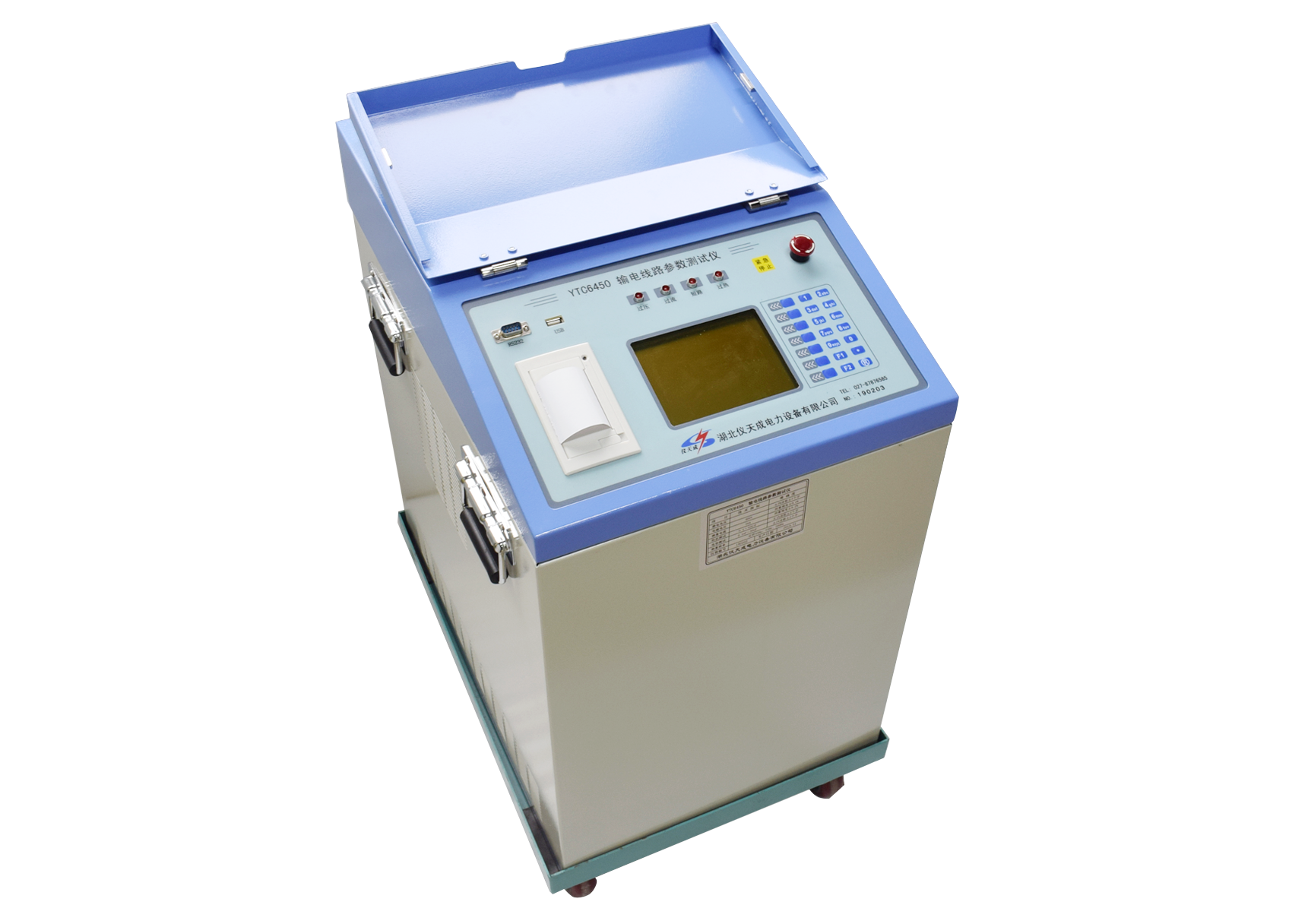

   1. 將被測線路首、末兩端均置于不接地狀態，在首端測試靜電感應電壓；本測試裝置配備高內阻三相靜電感應電壓測試絕緣附件，可實現三相同步測取。

   2. 將線路首端懸空、末端接地，在首端測試線路電磁感應電壓；按照裝置菜單提示及操作規范執行，可直接完成三相同步測取。

   3. 采用與本條第2款相同的接線方式，選擇裝置“感應接地電流測試”功能；通過操作線路遠端接地測取電磁感應（干擾）電流，遠端不接地狀態下測取電容（干擾）電流。

4. 開展相別核對工作（新建、改建線路必須執行）。

三、測試線路工頻參數步驟及工作順序

測試裝置的接線與拆線操作需嚴格遵循以下步驟：

1. 將被測試線路首端通過接地刀閘接地，或采用引下線可靠接地。

2. 將測試裝置的試驗接地端及外殼接地端可靠接入大地，確保接地電阻符合安全要求。

3. 將測試裝置的對應接線端子與被測試線路的引下測試線準確對應連接，完成后核查接線正確性。

4. 測試開始前，先斷開線路首端的外部接地；再根據具體試驗內容要求，通知線路末端作業人員分別執行接地或懸空操作，隨后開展對應參數測試。

5. 所有測試項目完成后，將線路首端通過接地刀閘或人工接地線可靠接地，保障作業收尾階段安全。

6. 按規范拆除裝置測試線纜，再拆除測試裝置的試驗接地及外殼接地。

7. 恢復線路測試前的原始運行狀態。

8. 辦理試驗工作結束手續，并向上級相關部門匯報工作完成情況。

9. 整理測試數據，完成測試報告的編制工作。


對于我們電力系統中的輸電線路參數的測試工作是很重要的，我們在測試時候需要事先知道其工作流程，如此才能夠更為順利地將試驗進行下去。
