變頻串聯諧振試驗裝置相關技術指標說明

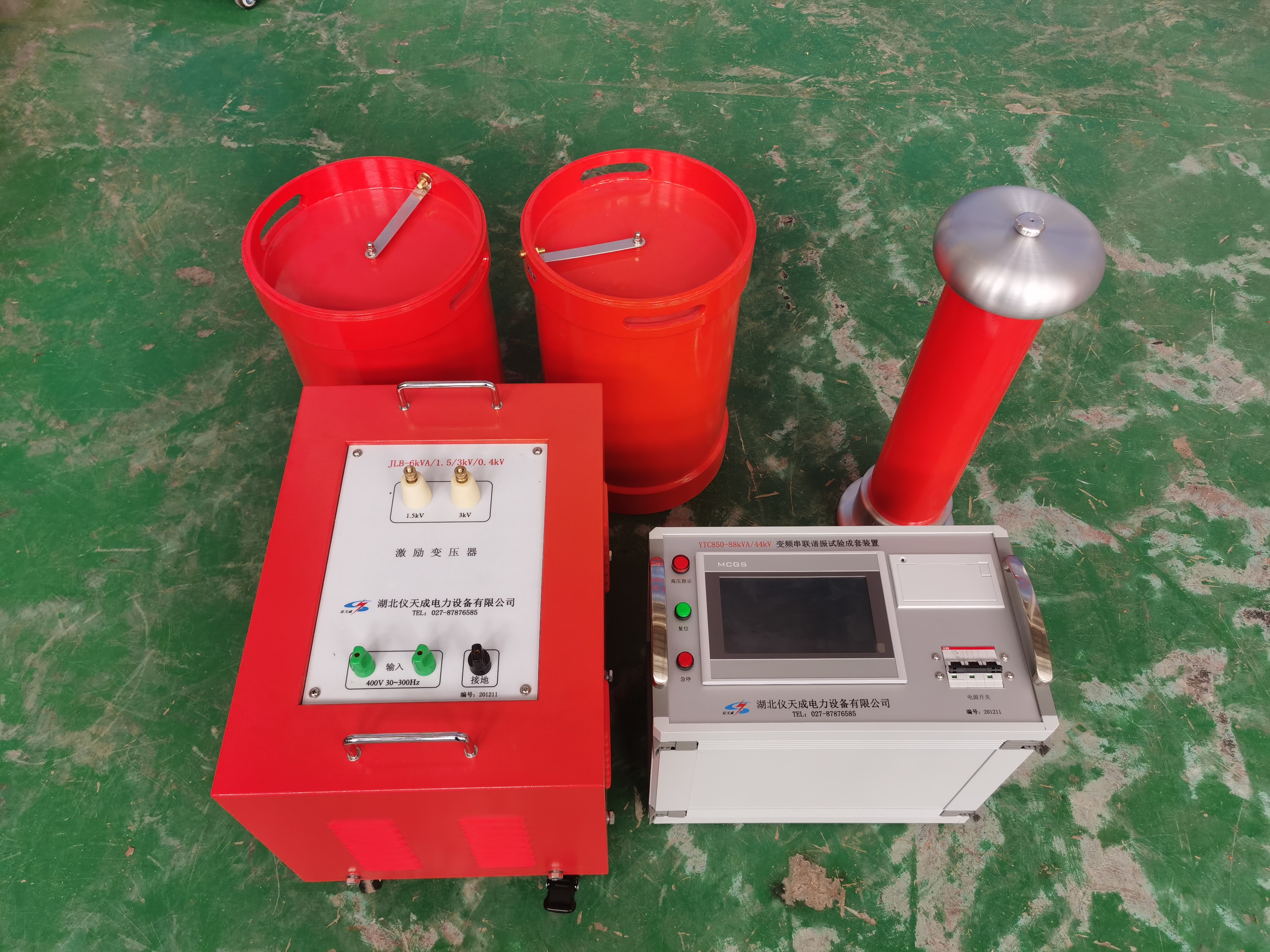

       變頻串聯諧振試驗裝置作為我們電力系統中重要的高壓耐壓試驗設備，一款這樣的設備通常具備很多技術指標，下面就以270kVA/270kV 變頻串聯諧振試驗裝置做一個技術指標說明。

1.耐壓試驗參數：

額定電壓 90kV：適用于 35kV 電纜交流耐壓試驗，工作頻率 30-300Hz，試驗電壓上限 52kV，試驗時長 60min。

額定電壓 45kV：適用于 10kV 電纜交流耐壓試驗，工作頻率 30-300Hz，試驗電壓上限 22kV，試驗時長 5min。

額定電壓 135kV：適用于 110kV 電纜交流耐壓試驗，工作頻率 30-300Hz，試驗電壓上限 128kV，試驗時長 60min。

額定電壓 270kV：適用于 110kV 及以下電壓等級 GIS 開關交流耐壓試驗，工作頻率 30-300Hz，試驗電壓上限 265kV，試驗時長 1min。

2.輸出電壓波形畸變率：＜1.0%

3.允許連續工作時間：額定工況下可一次性連續工作 60min

4.裝置自身品質因數：Q＞50

5.GIS、開關等設備滿負荷試驗時品質因數：Q＞20（數值與負載特性相關）

6.輸入電源規格：三相 380V 或單相 220V

7.頻率調節范圍：30Hz～300Hz

8.系統測量精度：1.5%

9.安全保護功能：裝置集成過壓、過流、零位啟動等多重保護功能，保障試驗操作安全可控。

調頻串聯諧振電纜交流耐壓試驗裝置適用范圍廣，適用于電纜、GIS，開關等變電站設備的交流耐壓試驗，是我們做高壓耐壓試驗常常會用到的優良設備。
